Quy Trình Đánh Dấu Trong Hàn & Chế Tạo Kết Cấu Thép: Paintstik® Original B® + Tempilstik® + Quik Stik®

Trong một xưởng hàn và chế tạo kết cấu thép (fabrication), việc đánh dấu không chỉ là "ghi chú bằng bút". Nó là một phần của hệ thống QA/QC và truy xuất nguồn gốc (traceability): từ layout cắt, kiểm tra tiền nhiệt (preheat) theo AWS/ASME, đến color-coding kiểm tra mối hàn. Bài viết này trình bày một quy trình đánh dấu chuẩn lấy Paintstik® Original B® làm trục, kết hợp với Tempilstik®, Quik Stik® và Paint-Riter®+ Oily Surface để mỗi công đoạn dùng đúng công cụ.

Tổng quan quy trình 5 bước

Bước	Công đoạn	Sản phẩm đề xuất
1	Layout, lấy dấu cắt & fit-up	Paintstik® Original B® / Dura-Ink®
2	Kiểm tra tiền nhiệt & interpass	Tempilstik®
3	Đánh dấu bề mặt dầu mỡ	Paint-Riter®+ Oily Surface
4	Color-coding QA/QC & truy xuất	Paintstik® Original B® (đa màu)
5	Bàn giao / lưu kho ngoài trời	Paintstik® Original B® / Quik Stik®

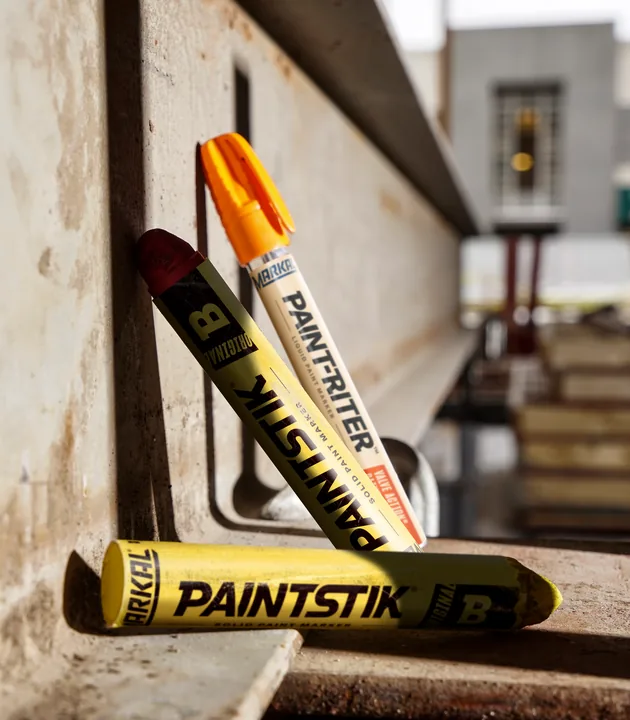

1Layout & fit-up — Paintstik® Original B®

Ở khâu lấy dấu trên tôn, dầm, ống và chi tiết kết cấu, cần nét rõ, bám chắc và không trôi khi di chuyển phôi. Paintstik® Original B® (mã 80220 trắng, 80221 vàng, 80222 đỏ) là lựa chọn kinh tế: sơn thật, vĩnh viễn, bám trên thép thô/gỉ/bẩn mà không cần làm sạch trước, chịu thời tiết & UV nên không phai khi phôi để ngoài bãi. Khi cần nét mảnh hơn cho chi tiết, dùng bản Fine 9,5mm (80420/80421). Xem đầy đủ mã & màu tại bài tra cứu part number Original B.

2Kiểm tra tiền nhiệt theo AWS/ASME — Tempilstik®

Đây là công đoạn quyết định chất lượng mối hàn và sự tuân thủ. Tempilstik® là bút chỉ thị nhiệt độ bề mặt — nóng chảy ngay tại nhiệt độ ghi trên thân bút, cho phép xác nhận đã đạt nhiệt độ tiền nhiệt (preheat) và interpass:

• Hơn 80 năm tin dùng; 116 mức nhiệt từ 38°C (100°F) đến 1.093°C (2.000°F)
• Calibration-free, độ chính xác ±1% (°F) / ±3% (°C)
• Đáp ứng yêu cầu preheat của AWS D1.1, ASME Code Sec. I, III, VIII, ANSI/ASME B31.1 và B31.3
• In mã hàng, nhiệt độ & lot code dọc thân bút — thuận tiện truy xuất

3Đánh dấu bề mặt dầu mỡ — Paint-Riter®+ Oily Surface

Thép tấm và phôi thường phủ dầu chống gỉ. Trên bề mặt này, nhiều loại bút trượt và không bám. Paint-Riter®+ Oily Surface (mã 96960…) là sơn lỏng thấm xuyên qua dầu mỡ, khô nhanh, cho nét sắc nét và bền — lý tưởng cho lấy dấu chính xác trên thép dính dầu. Không chứa xylene (loại bỏ quan ngại California Prop 65, EPA HAPS, SARA 313). Khi cần dạng sáp bền cơ học trên bề mặt dầu, Original B cũng bám tốt nhờ công thức sơn thật — chọn theo độ mảnh của nét cần thiết.

4Color-coding QA/QC & truy xuất — Paintstik® Original B® đa màu

Hệ thống mã màu giúp truyền đạt trạng thái nhanh trên sàn xưởng mà không cần giấy tờ. Một quy ước phổ biến:

Màu	Mã	Quy ước gợi ý
Trắng	80220	Đã layout / sẵn sàng hàn
Vàng	80221	Chờ kiểm tra / hold
Đỏ	80222	NG / lỗi cần sửa (reject)
Xanh lá	80226	Đạt / đã nghiệm thu (accepted)
Huỳnh quang	82831–82842	Khu vực thiếu sáng / ca đêm

Vì là sơn thật bền với thời tiết/UV, dấu color-coding của Original B không phai trong suốt quá trình lưu chuyển công đoạn — bảo toàn tính truy xuất.

5Bàn giao & lưu kho ngoài trời — Original B / Quik Stik®

Khi chi tiết hoàn thành và chuyển ra bãi, cần nét chịu mưa nắng. Original B đáp ứng tốt. Nếu cần bút dạng twist-up sạch tay, tiện bỏ túi, dùng Quik Stik® All Purpose (mã 61049…): khô 5–7 phút, nhiều hơn 20% lượng sơn, viết trên cả bề mặt ướt/thô/nóng nhẹ, dải nhiệt 0°F–392°F (−18°C đến 200°C).

Cảnh báo kỹ thuật: đánh dấu trên inox & hợp kim

Khi chế tạo bồn, đường ống inox, thiết bị áp lực hoặc kết cấu thép không gỉ, hàm lượng Chloride và Sulfur trong vật tư tiêu hao phải được kiểm soát để tránh ăn mòn ứng suất (stress corrosion cracking). Original B có hàm lượng thấp, nhưng với yêu cầu nghiêm ngặt (nhà máy hạt nhân, hóa dầu, áp lực), nên dùng dòng Low Corrosion được chứng nhận. Xem: bút sơn chống ăn mòn inox Markal Low Corrosion.

Ứng dụng tại Việt Nam: đóng tàu, EPC, cơ khí chế tạo

Quy trình trên áp dụng trực tiếp cho các xưởng đóng tàu (VSP, PTSC), nhà thầu EPC, chế tạo bồn bể và kết cấu thép. Việc chuẩn hóa bộ sản phẩm theo từng công đoạn giúp giảm sai sót, đảm bảo tuân thủ AWS/ASME và tăng tốc nghiệm thu. Tham khảo thêm bút sơn ngành đóng tàu Việt Nam.
